集成式渦街反應器是近幾年研發生產的新型高效絮凝設備，由于其良好的水力性能和便捷的安裝維護，正在被越來越廣泛的應用于自來水廠、中水回用工程、污水處理廠深度處理段等工程項目中，社會效益和經濟效益顯著。
設備技術性能
渦街反應器性能描述
原水水質：濁度 100 ～ 2000 NTU
進水溫度變幅：1℃～ 33 ℃
出水水質（配合沉淀）：濁度小于5NTU
設備出力：額定600m3/h
絮凝反應時間：8～15min

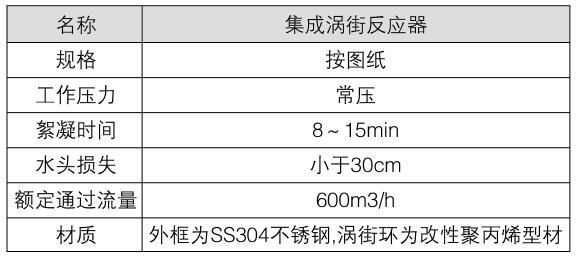

⊙渦街反應器設備參數表
設備優點
⊙反應器上有渦街裝置，以更好的分配水流，強化反應效果。
⊙渦街反應器設備可使水流產生高頻譜陣列式渦旋，產生的礬花密實。
⊙渦街反應器設備將反應段分為3級，一級反應劇烈，保證藥劑與水中的顆粒接觸充分，為形成密實的礬花創造有利條件，二級、三級反應流速逐漸減小，在這期間密實的礬花逐漸形成，再經過兩道過度段平緩?fù)屏�，密�?shí)的礬花進入沉淀池，為后續的沉淀工作打好基礎。
⊙渦街反應器采用整體式，安裝方便，管理維護簡單，對原水水量和水質變化的適應性較強，可適應難處理的高濁水、低濁水及微污染水質，絮凝效果穩定。
⊙渦街裝置在水力條件的作用下可自行旋轉，防止淤泥，抑制藻類的滋生。
⊙渦街裝置為中軸支撐式滑動結構，結構本身可有效消除應力，不易損壞，使用壽命長。
工藝原理和特點
絮凝長大過程是微小顆粒接觸與碰撞的過程，其動力學致因是慣性效應。慣性效應理論認為，當水流速度變化時水的慣性與水流中固體顆粒的慣性不同，其加速度也不同，使得水與其中固體顆粒產生了相對運動，水流就會對顆粒運動產生水力阻力。由于不同尺度顆粒所受水力阻力不同，所以不同尺度顆粒之間就產生了速度差，這一速度差為相鄰不同尺度顆粒的碰撞提供了條件。
對于脈動渦流水體而言，其中充滿著大大小小的隨機渦旋，水流質點在運動時不斷地在改變自己的運動方向。當水流做渦旋運動時相鄰不同尺度顆粒在脈動渦旋中單位質量所受離心慣性力是不同的，在離心慣性力作用下固體顆粒沿徑向與水流產生相對運動，這種相對運動將增加不同尺度顆粒在湍流渦旋徑向碰撞的幾率。渦旋越小，其慣性力越強，慣性效應越強絮凝作用就越好。因此，渦流中的微小渦旋的離心慣性效應是絮凝的重要的動力學致因。
根據以上理論，“微渦混凝沉淀給水處理技術”發明了集成式微渦反應器，放置在絮凝池水流通道上，水流通過時被設備切割、碰撞、反彈，速度發生激烈變化，大渦旋變成小渦旋，小渦旋最后變成高強度高頻率的微渦旋，并呈陣列式分布形成渦街，離心慣性效應成倍放大，大幅度地增加了顆粒碰撞次數。
同時由于水流在通過反應設備時的慣性和邊界效應，礬花產生強烈變形，在水流的揉動作用下變得更密實。并通過采用絮凝體分形控制技術對不同動力學條件下的顆粒數量、顆粒尺度、均勻度、密實度、形態進行分析，提出絮凝過程動力學控制參數，在設備上科學合理地布設多層渦街裝置，控制著絮凝池中礬花顆粒的合理長大，形成粒度均勻合適的更易于沉淀的密實礬花，有效地改善和提高了絮凝效果。
